Erstellen Sie Ihren ersten Behälter: vom Konfigurator bis zu den Unterlagen

Öffnen Sie in der oberen Leiste den Reiter „Konfigurator“. Ganz oben im linken Feld steht „Behälterform“: „Rechteckig“ oder „Zylindrisch“.

Diese Anleitung beschreibt den häufigsten Behälter, den rechteckigen geschraubten Paneelbehälter. Wählen Sie „Rechteckig“.

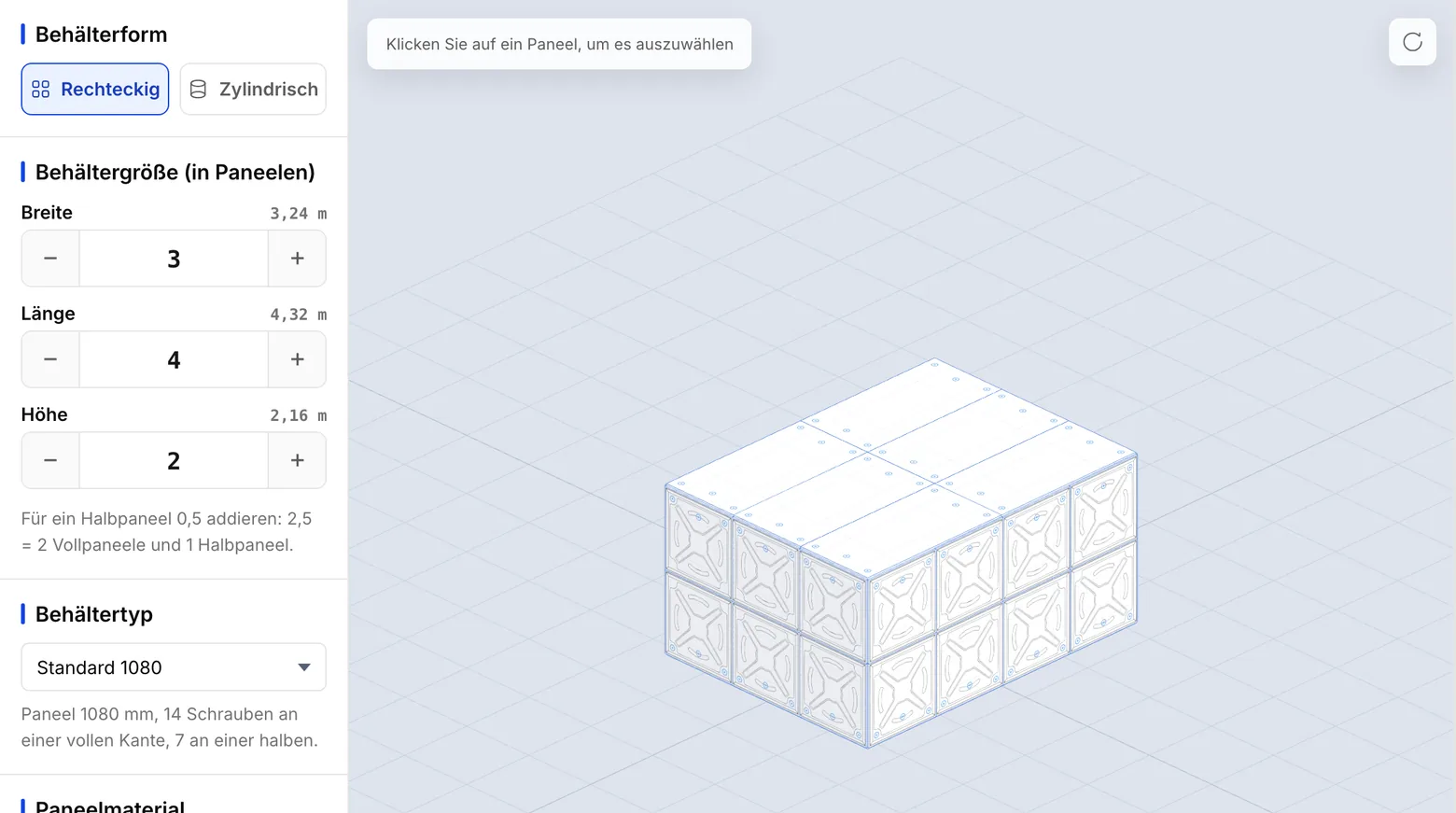

Die Karte „Behältergröße (in Paneelen)“ hat drei Felder: „Breite“, „Länge“ und „Höhe“. In jedes tragen Sie eine Anzahl Paneele ein, keine Meter.

Für ein Halbpaneel hängen Sie ,5 an: 2,5 bedeutet zwei Vollpaneele und ein Halbpaneel. Auch die Plus- und Minus-Schaltfläche neben dem Feld fügt bei jedem Klick ein Halbpaneel hinzu oder nimmt eines weg.

Sobald Sie ein Maß ändern, baut sich das Modell von selbst neu auf. Sie müssen keine Schaltfläche drücken.

Wählen Sie in der Liste „Behältertyp“ einen Typ Ihrer Firma. Darunter stehen Paneelgröße und Schraubenzahl des Typs, etwa „Paneel 1080 mm, 14 Schrauben an einer vollen Kante, 7 an einer halben.“

Wählen Sie in der Karte „Paneelmaterial“ das Material. Diese Liste enthält die Materialien, die im Behältertyp angelegt sind.

Im selben Feld stehen „Bodenart“ („Ebener Boden“ oder „Gewölbter Boden“) und „Aussteifung“ („Ohne Aussteifung“, „Innenaussteifung“ oder „Außenaussteifung“). Wählen Sie, was im Auftrag steht.

Wählen Sie rechts unter „Anschluss hinzufügen“ den Zweck: „Zulauf“, „Ablauf“, „Überlauf“, „Entleerung“, „Füllstand“ oder „Mannloch“.

Wählen Sie darunter in der Liste „Anschlussart“, wie er ausgeführt ist: „Geflanscht (PN10)“, „Geflanscht (PN16)“, „Gewinde (BSP)“ oder „Wafer“.

Wählen Sie in der Liste „Anschlussgröße (DN)“ die Größe. Sie kommt aus der Tabelle Ihres Behältertyps. Ein Füllstandsanschluss hat immer ½" (DN15).

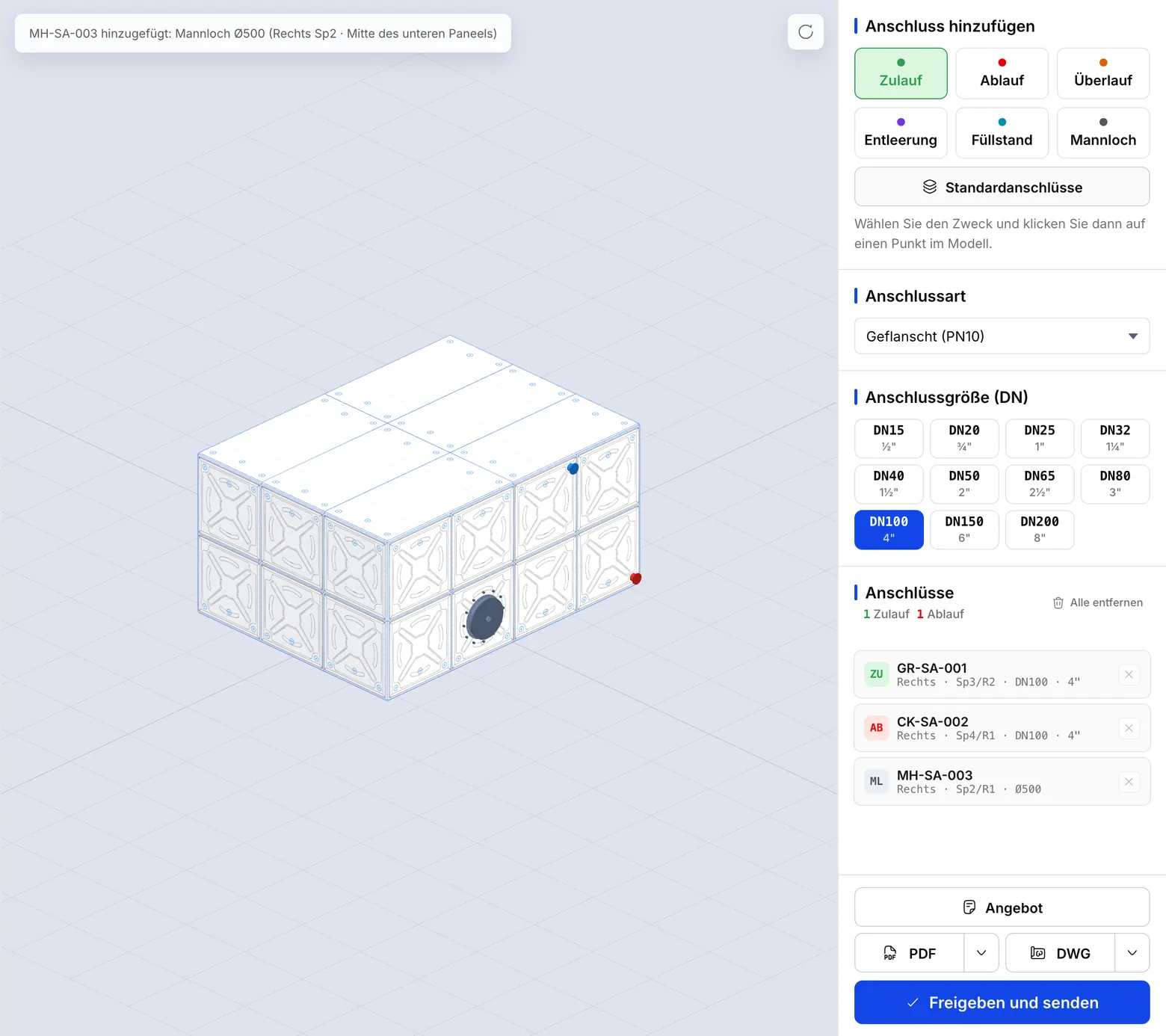

Bewegen Sie die Maus über das Modell. Ein kleines Feld nennt den Punkt unter dem Zeiger und den Anschluss, der hinzukommt. Klicken Sie an die Stelle, an die der Anschluss gehört.

Ein Mannloch kommt nur in ein Paneel der untersten Reihe einer Seitenwand. Ein Füllstand kommt nur an eine Seitenwand.

Jeder Anschluss erscheint in der Liste „Anschlüsse“, mit der Wand und dem Paneel, an dem er sitzt. Einen falschen entfernen Sie mit der Löschen-Schaltfläche in seiner Zeile.

Die meisten Behälter haben dieselben Anschlüsse in einer Reihe. Wählen Sie unter den Zwecken „Standardanschlüsse“ und klicken Sie auf einen Punkt an einer Seitenwand.

Füllstand (½"), Zulauf, Ablauf, Überlauf und Entleerung (2" Gewinde) kommen zusammen in diese Paneelreihe.

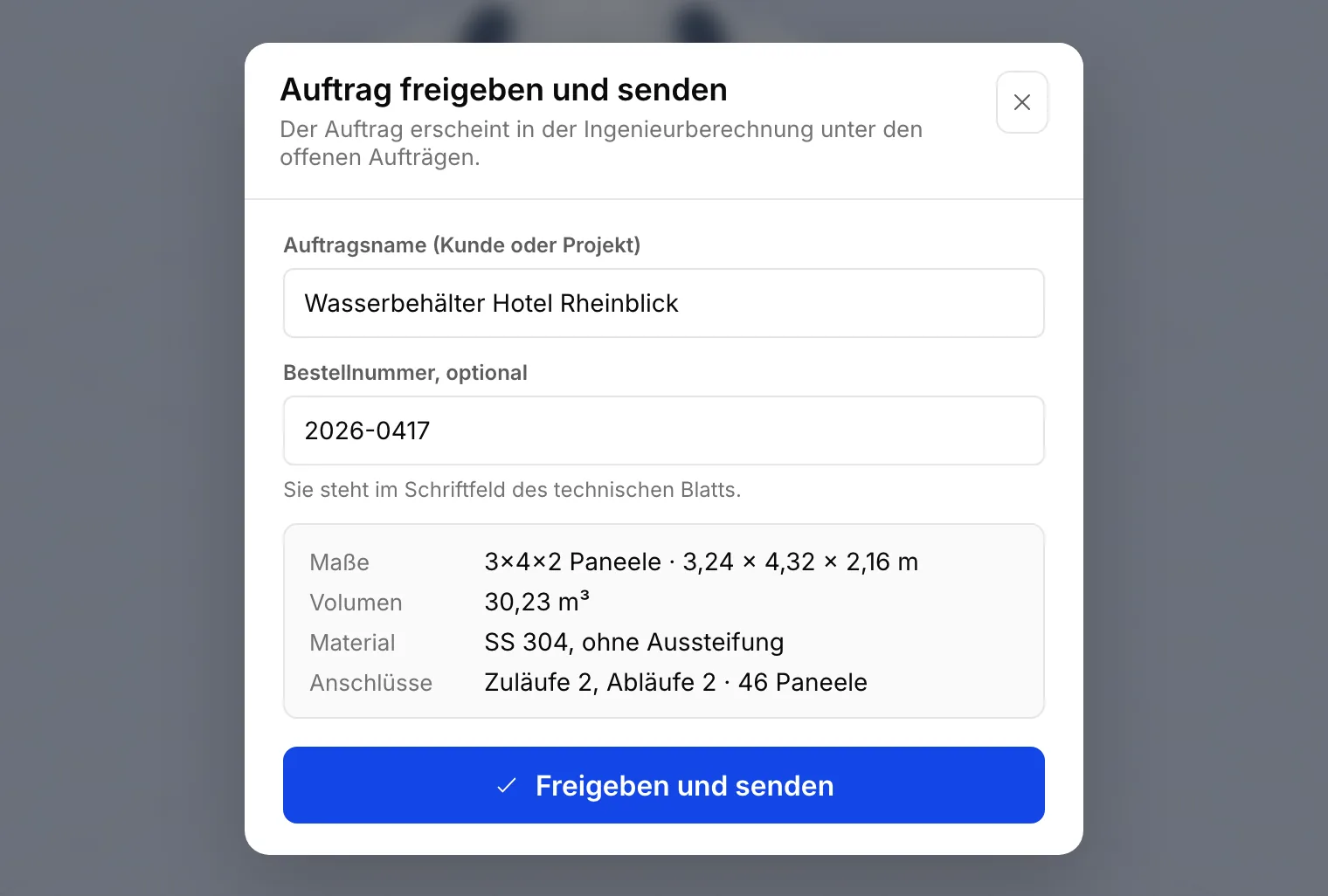

Ist der Behälter fertig, klicken Sie unten rechts auf „Freigeben und senden“. Das Fenster „Auftrag freigeben und senden“ öffnet sich.

Tragen Sie in „Auftragsname (Kunde oder Projekt)“ einen Namen ein, an dem Sie den Auftrag erkennen, etwa den Namen des Kunden. In „Bestellnummer, optional“ können Sie die Bestellnummer eintragen; sie steht im Schriftfeld des technischen Blatts.

Prüfen Sie in der Übersicht des Fensters Maße, Material und Zahl der Anschlüsse. Stimmt alles, klicken Sie im Fenster auf „Freigeben und senden“.

Klicken Sie in der Meldung auf „Ingenieurberechnung öffnen“. Die Ingenieurberechnung öffnet sich mit diesem Auftrag.

Haben Sie die Meldung verpasst, öffnen Sie in der oberen Leiste den Reiter „Ingenieurberechnung“, suchen Ihren Auftrag in der Liste „Offene Aufträge“ und klicken auf „Berechnung öffnen“.

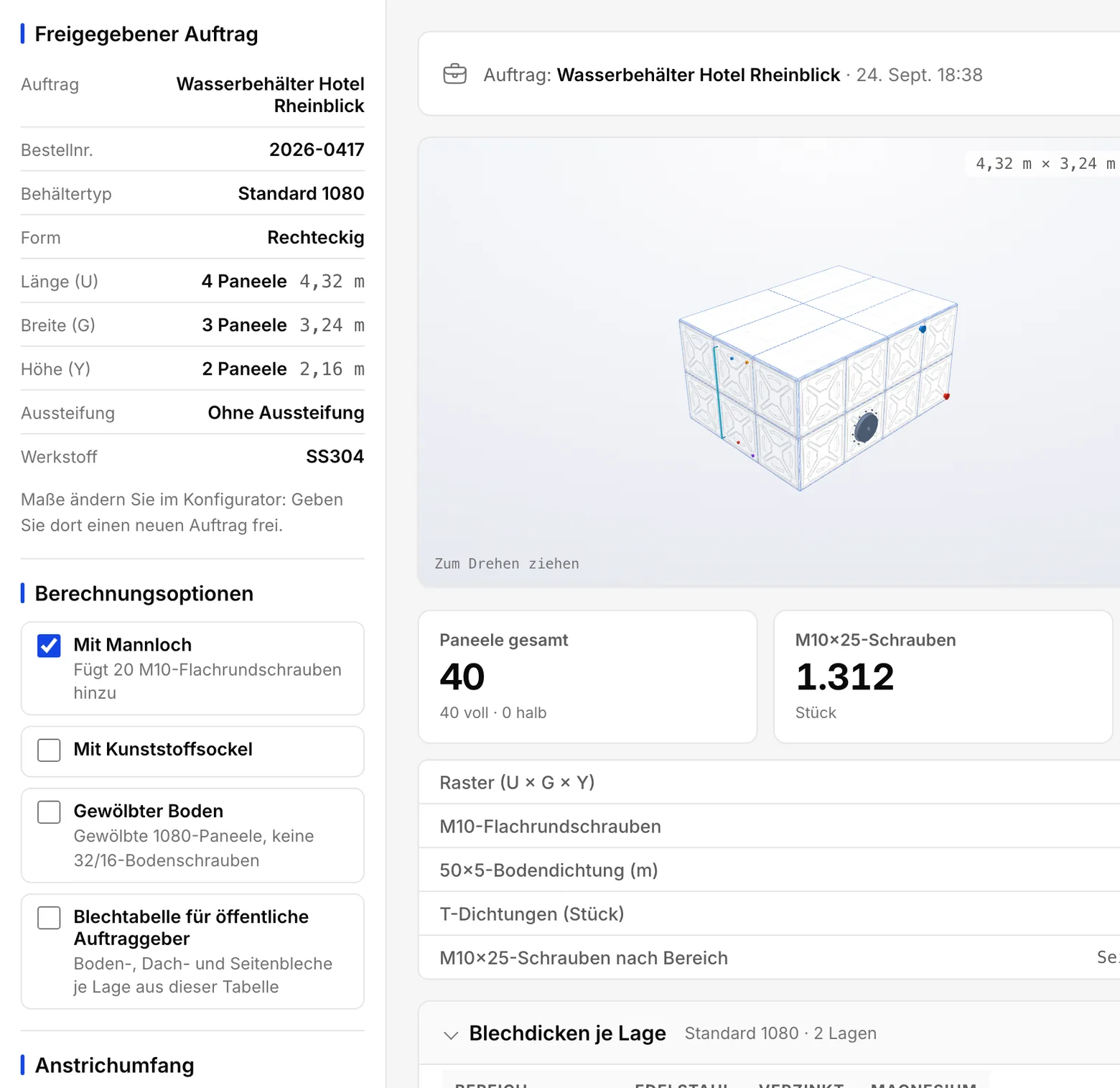

Die Karte „Freigegebener Auftrag“ zeigt die Beschreibung des Behälters: Behältertyp, Auftrag, Bestellnummer, Maß, Aussteifung und Werkstoff. Diese Werte lassen sich hier nicht ändern. Ist ein Maß falsch, korrigieren Sie es im Konfigurator und geben einen neuen Auftrag frei.

Die „Berechnungsoptionen“ betreffen nur die Berechnung, etwa „Mit Mannloch“, „Gewölbter Boden“, „Blechtabelle für öffentliche Auftraggeber“ und „Anstrichumfang“. Ändern Sie eine davon, wird neu gerechnet.

Oben stehen die großen Zahlen: Volumen, Gesamtzahl der Paneele (voll und halb), Zahl der Schrauben und Länge der Dichtungen.

Darunter folgen Tabellen: Paneelaufteilung, Blechdicken, Schrauben und Dichtungen im Einzelnen, Vorder- und Seitenansicht.

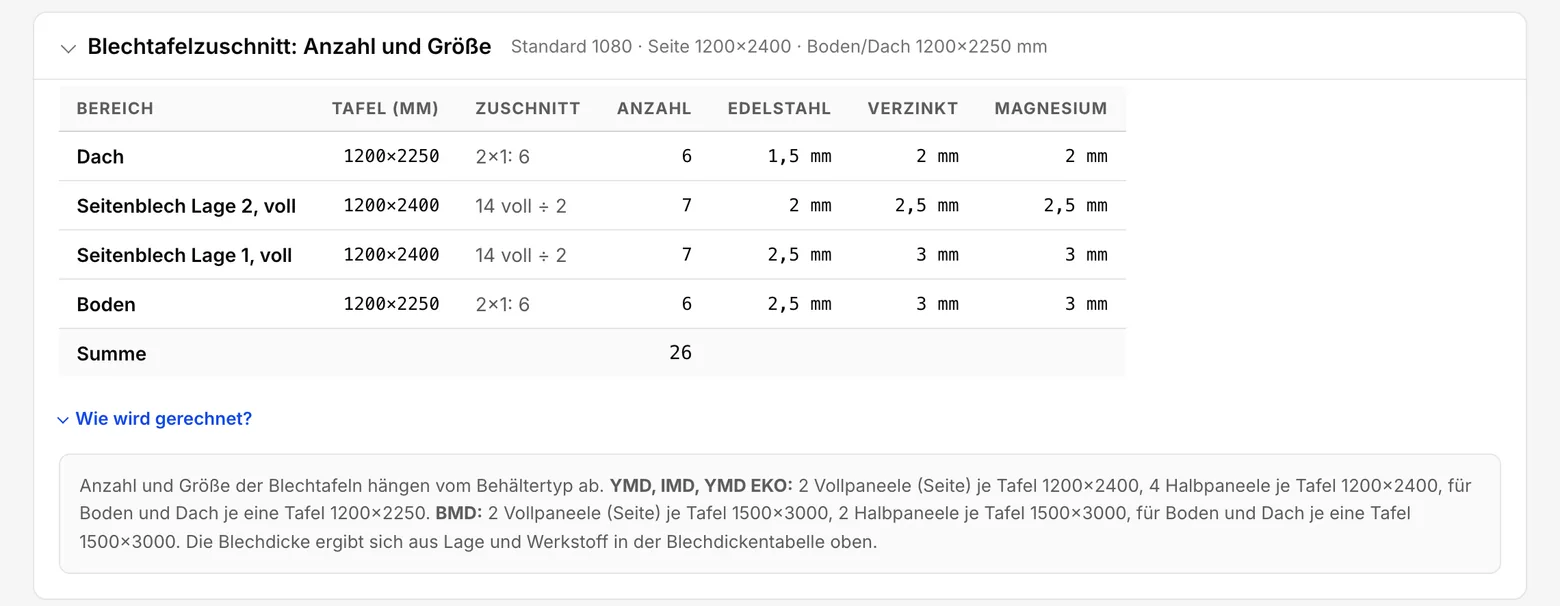

Möchten Sie wissen, woher eine Zahl kommt, öffnen Sie unter der Tabelle das Feld „Wie wird gerechnet?“. Es ist zunächst geschlossen; geöffnet zeigt es die Regel und die verwendeten Werte.

Im Konfigurator gibt es zwei Schaltflächen: „PDF“ lädt das technische Zeichnungsblatt A0 herunter, „DWG“ die technische Zeichnung als DXF-Datei.

In der Ingenieurberechnung hat die Karte „Exportieren“ drei Schaltflächen: „Nach Excel exportieren“ lädt die Excel-Auswertung herunter, „Anschlussblatt PDF“ das Anschlussblatt, und „Drucken / PDF“ druckt die Seite.

Jede Schaltfläche liefert das Dokument mit einem Klick in der Sprache Ihrer Firma, ohne etwas zu fragen.

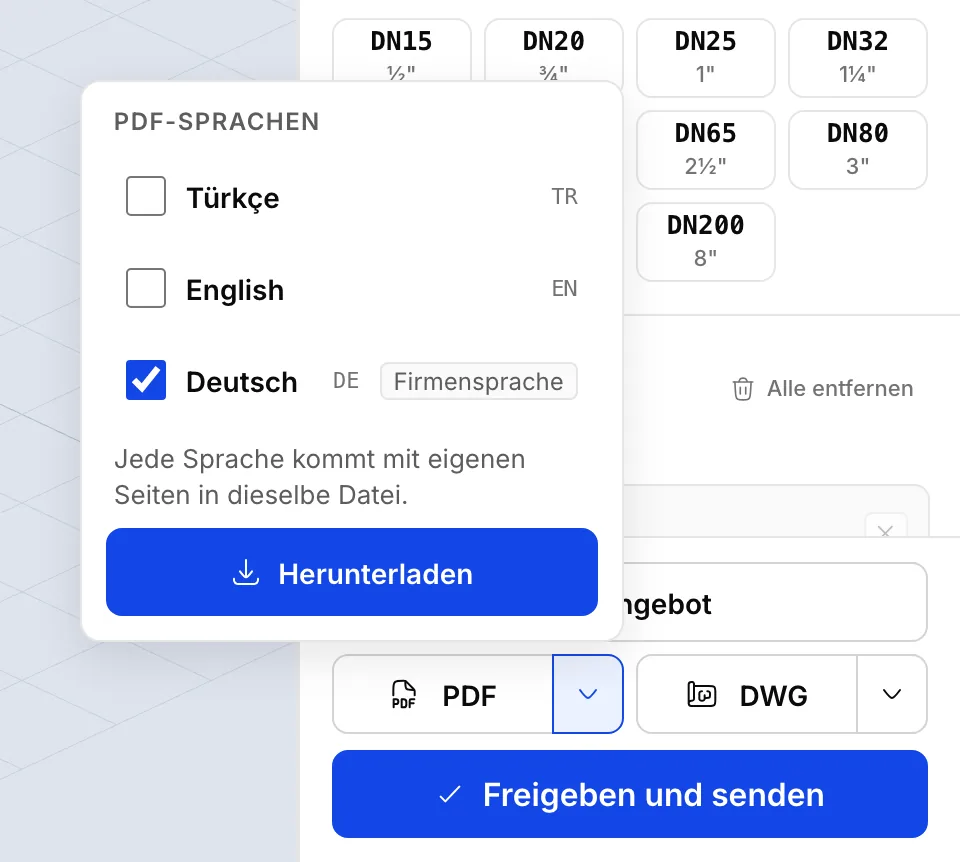

Brauchen Sie eine andere Sprache, klicken Sie auf den kleinen Pfeil neben der Schaltfläche. Bei „PDF“ und „Anschlussblatt PDF“ können Sie mehrere Sprachen ankreuzen und auf „Herunterladen“ klicken: eine Datei, jedes Blatt nacheinander in jeder gewählten Sprache. Bei „DWG“ und „Nach Excel exportieren“ wählen Sie eine Sprache. „Drucken / PDF“ hat keine Sprachauswahl; es druckt die Seite in der Sprache auf dem Bildschirm.

Haben Sie über den Pfeil eine andere Sprache heruntergeladen, zeigt die Schaltfläche deren Kürzel, zum Beispiel EN, und ein Klick liefert diese Sprache, bis Sie die Seite neu laden. Danach liefert die Schaltfläche wieder die Sprache Ihrer Firma.

„Drucken / PDF“ in der Ingenieurberechnung bringt die Ergebnisse auf eine Seite und öffnet den Druckdialog.

Wählen Sie dort Ihren Drucker. Möchten Sie statt Papier eine PDF-Datei, wählen Sie als Ziel das Speichern als PDF.

In der Desktop-Anwendung funktioniert dieselbe Schaltfläche. Sie können auch „Drucken…“ im Menü „Datei“ verwenden (auf dem Mac im Menü „Ablage“).
