İlk depo tipinizi tanımlayın

Depo tipi, panelinizin ölçülerini ve kurallarını tutar: panel boyu, kalınlığı, bir kenara kaç cıvata gittiği ve hangi malzemeleri kullandığınız.

WaterForm'daki her hesap bir depo tipine dayanır. Panel, cıvata ve conta sayıları, sac kalınlıkları ve çizimler hep seçili tipin değerleriyle çıkar.

Farklı bir panel ürettiğiniz her ürün için ayrı bir tip tanımlarsınız. Çoğu şirkete bir ya da iki tip yeter.

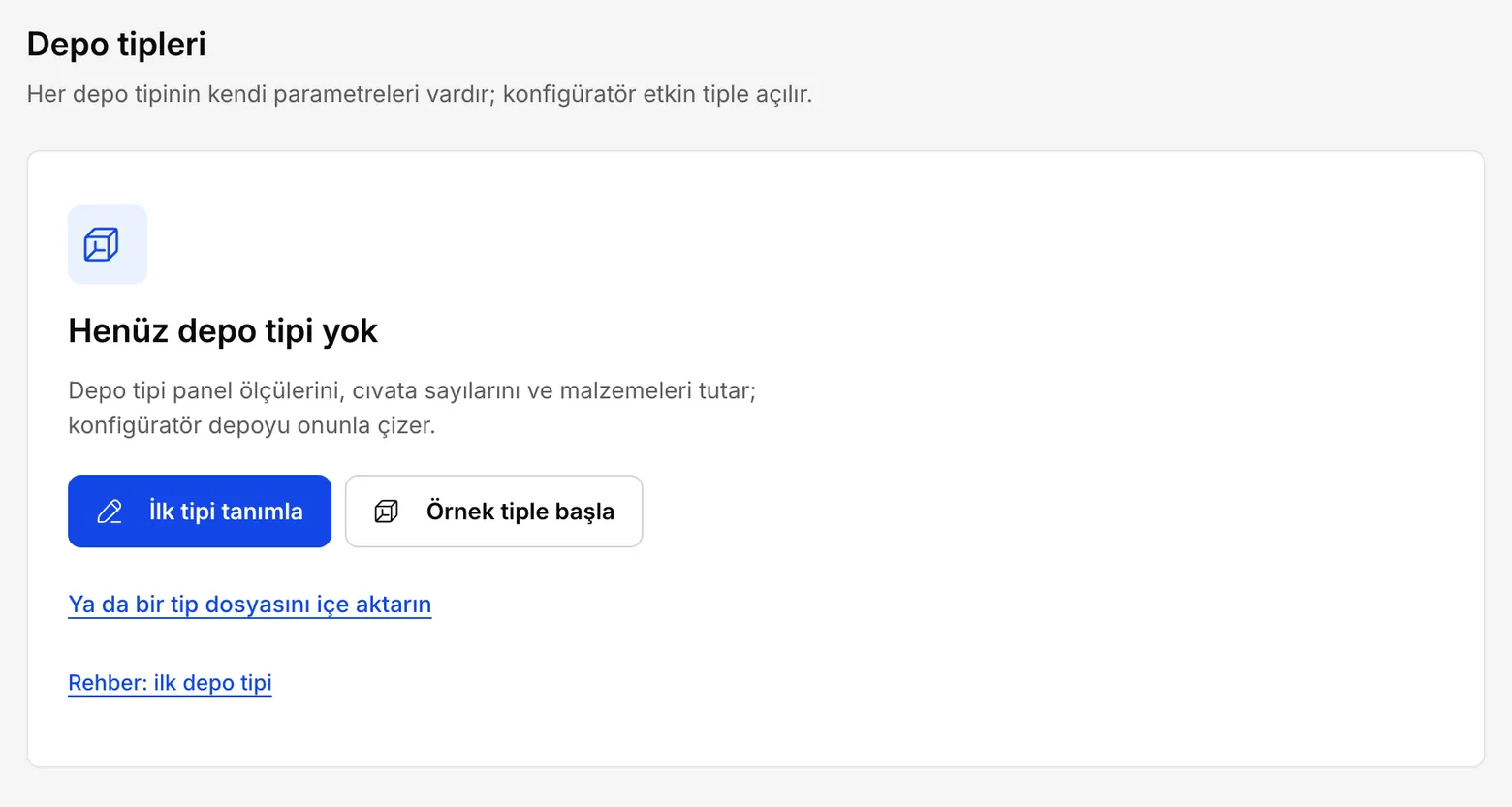

Yeni bir şirkette depo tipi yoktur. Konfigüratörü ya da Ayarlar'daki “Depo tipleri” bölümünü açtığınızda “Henüz depo tipi yok” başlığı ve iki düğme görürsünüz: “İlk tipi tanımla” ve “Örnek tiple başla”. “Katalog” yetkiniz yoksa düğmeler yerine şirket yöneticinizden tip istemenizi söyleyen bir satır çıkar.

“Örnek tiple başla” hazır değerleri olan bir örnek tip ekler; programı denemek için uygundur. Depo tipleri listesinde bu tipin yanında “Örnek” rozeti durur. Bir parametresini değiştirip kaydettiğinizde rozet kalkar.

Gerçek işler için kendi panelinizin değerleriyle bir tip tanımlayın: “İlk tipi tanımla” düğmesine basın.

Başlamadan önce panelinizin teknik çizimini yanınıza alın. Sihirbazın sorduğu ölçülerin hepsi o çizimde yazar.

“Tip adı” alanına kolay tanınan bir ad yazın, örneğin ürün kataloğunuzdaki adı. Bu ad konfigüratördeki “Depo tipi” listesinde ve çizimlerde görünür.

“Şekil” olarak “Prizmatik”, “GRP” ya da “Silindirik” seçin; şirketinizin paketinde olmayan bir şekil listede yoktur. Sihirbaz prizmatik tipte yedi, silindirik ve GRP tipte beş adımdır. Bu rehber en yaygın olanı, prizmatik tipi anlatır.

Sonra “İleri” düğmesine basın.

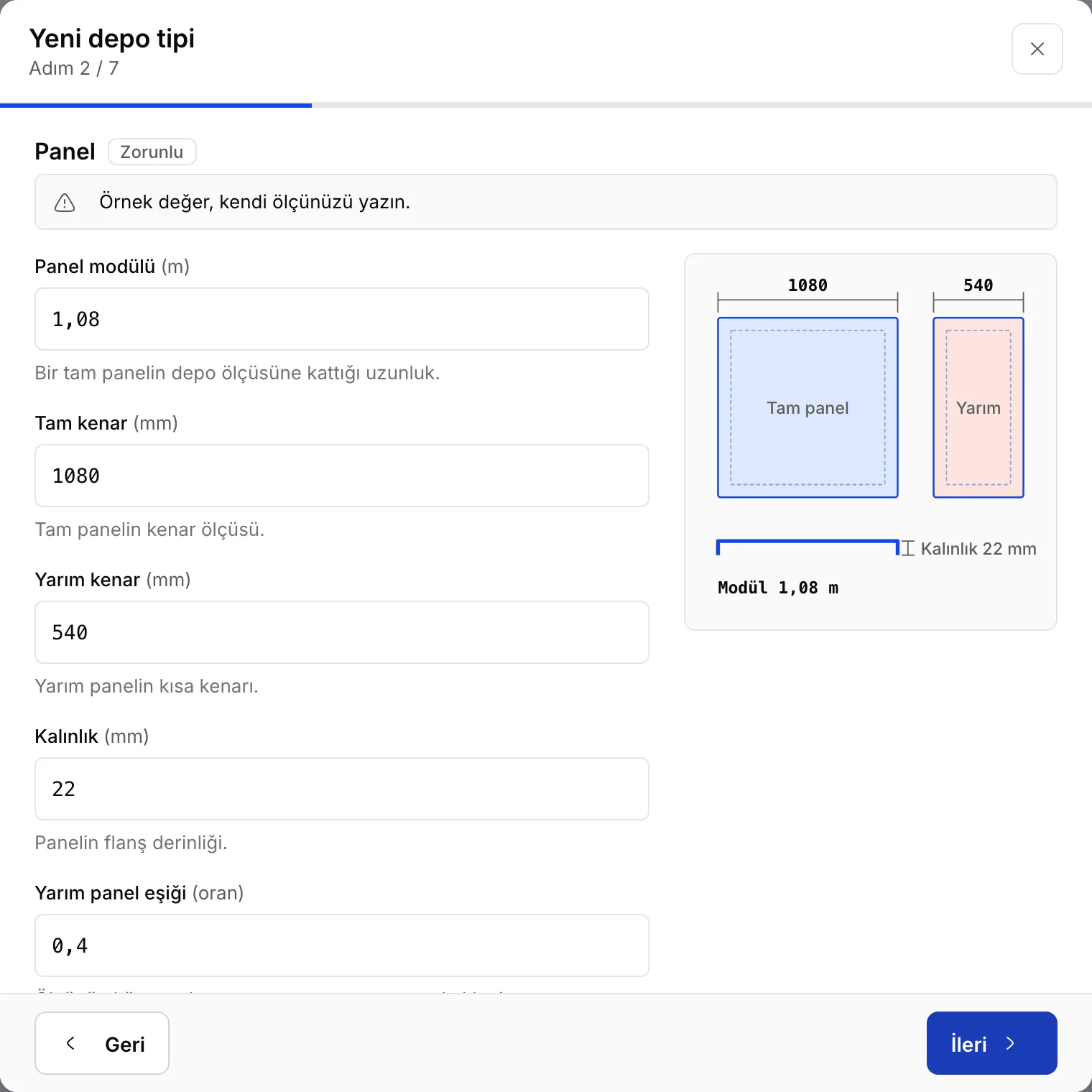

Bu adımdaki değerlerin hepsi panelinizin teknik çiziminde yazar. Sihirbazdaki sayılar örnek değerdir; kendi paneliniz farklıysa mutlaka değiştirin.

“Panel modülü”: bir tam panelin depo ölçüsüne kattığı uzunluk, metre olarak, örneğin 1,08. Depo ölçüleri bu değerle metreye çevrilir.

“Tam kenar”: bir tam panelin kenarı, milimetre olarak, örneğin 1080. “Yarım kenar”: yarım panelin kısa kenarı, örneğin 540. “Kalınlık”: panelin flanş derinliği, milimetre olarak, örneğin 22.

“Yarım panel eşiği”: bir ölçü tam panele denk gelmezse, artan kısım bu değere eşit ya da büyükse yarım panel kullanılır. Örnek değer 0,4'tür; emin değilseniz öyle bırakın.

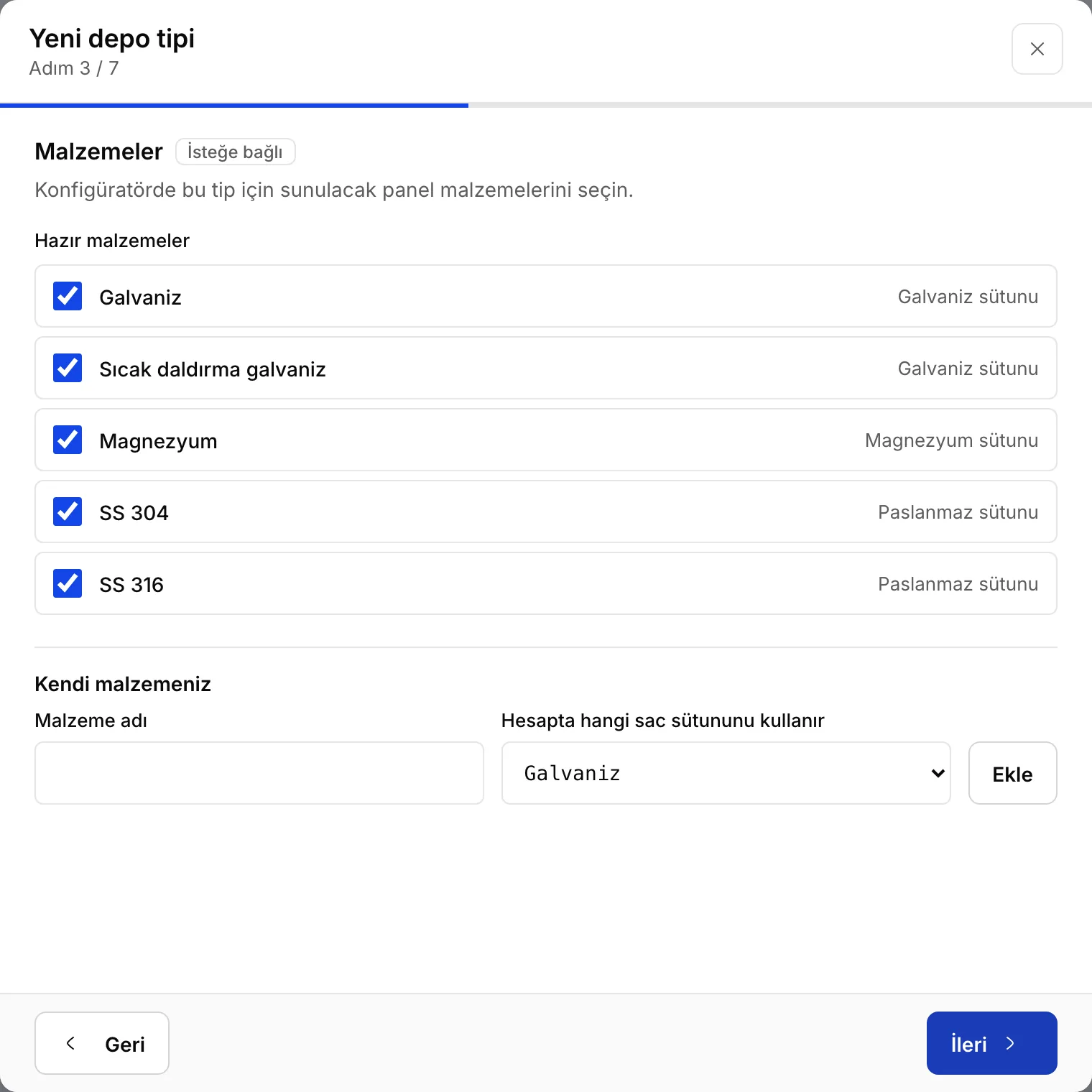

“Hazır malzemeler” listesinde galvaniz, sıcak daldırma galvaniz, magnezyum, SS 304 ve SS 316 vardır. Ürettiklerinizin işaretini bırakın, üretmediklerinizinkini kaldırın. En az bir malzeme işaretli kalmalıdır.

Listede olmayan bir malzeme kullanıyorsanız “Kendi malzemeniz” altında ekleyin: “Malzeme adı” alanına adını yazın, “Hesapta hangi sac sütununu kullanır” listesinden paslanmaz, galvaniz ya da magnezyumu seçin ve “Ekle” düğmesine basın. Hesap o malzemenin sac kalınlığını bu sütundan okur.

Burada seçtiğiniz malzemeler konfigüratördeki “Panel malzemesi” listesinde görünür. GRP tipte bu adım yoktur, çünkü GRP depoda bütün paneller GRP'dir.

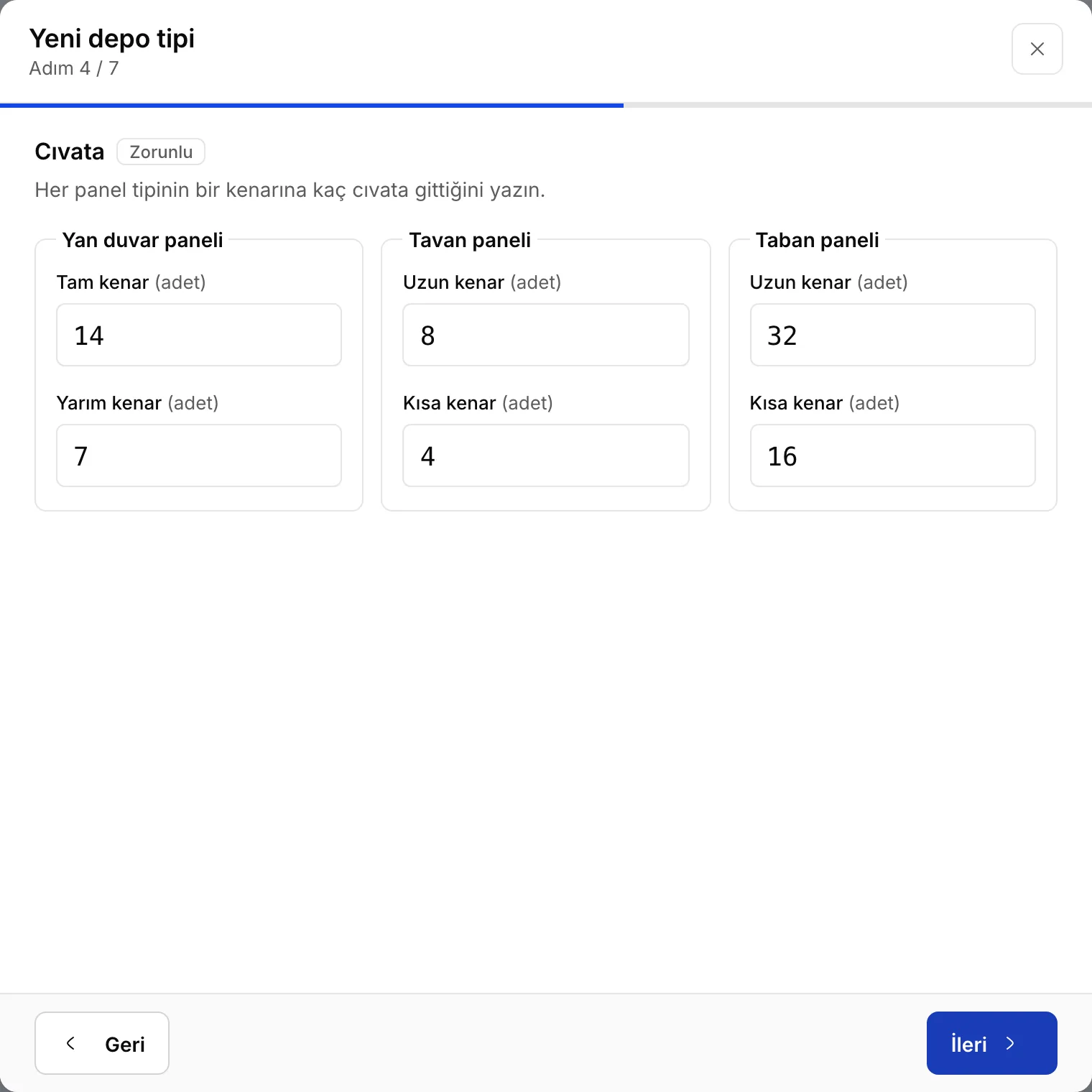

Bu adımda üç kutu grubu vardır: “Yan duvar paneli”, “Tavan paneli” ve “Taban paneli”. Yan duvar panelinde “Tam kenar” ve “Yarım kenar”, tavan ve taban panelinde “Uzun kenar” ve “Kısa kenar” kutuları bulunur.

Her kutuya, o panelin o kenarında kaç cıvata olduğunu yazın. Örneğin yan duvarda 1080 mm'lik tam kenarda 14, 540 mm'lik yarım kenarda 7 cıvata. Sayıyı panel çiziminizdeki delik sayısından alın.

Bu sayılar yan duvar dikişlerinin, tavan ve taban birleşimlerinin cıvata adedini doğrudan belirler.

1, 2 ve 4. adımlar zorunludur. Diğer adımları sonra da doldurabilirsiniz.

Bu adım standart bağlantı çapı tablosunu gösterir: DN15'ten DN200'e kadar çaplar ve her birinin konfigüratörde çizilen “Yarıçap (mm)” değeri.

Çoğu şirket tabloyu olduğu gibi alır. Bir yarıçapı değiştirebilir ya da “Yeni DN” ve “Yarıçap (mm)” alanlarını doldurup “Satır ekle” ile yeni bir çap ekleyebilirsiniz. Kullanmadığınız standart bir çapı sonra “Tip parametreleri” bölümünde silersiniz.

Konfigüratörde bir bağlantıya çap seçerken bu tablodaki çaplar listelenir.

Sac kalınlığı tablosu, “Depo yüksekliği” listesinden seçtiğiniz her yükseklik için taban, her kat ve tavan sacının kalınlığını milimetre olarak tutar. Sütunlar paslanmaz, galvaniz ve magnezyumdur.

Bu adım isteğe bağlıdır. Tabloyu boş bırakırsanız tip yine kaydedilir; “Depo tipleri” listesinde tipin yanında “Eksik: sac kalınlıkları” yazar. Bu yazıya basınca tablo açılır.

Tabloyu daha sonra Ayarlar'da “Tip parametreleri” bölümündeki “Sac kalınlıkları” sekmesinden doldurursunuz. Bunu “Tip parametreleri” rehberi anlatır.

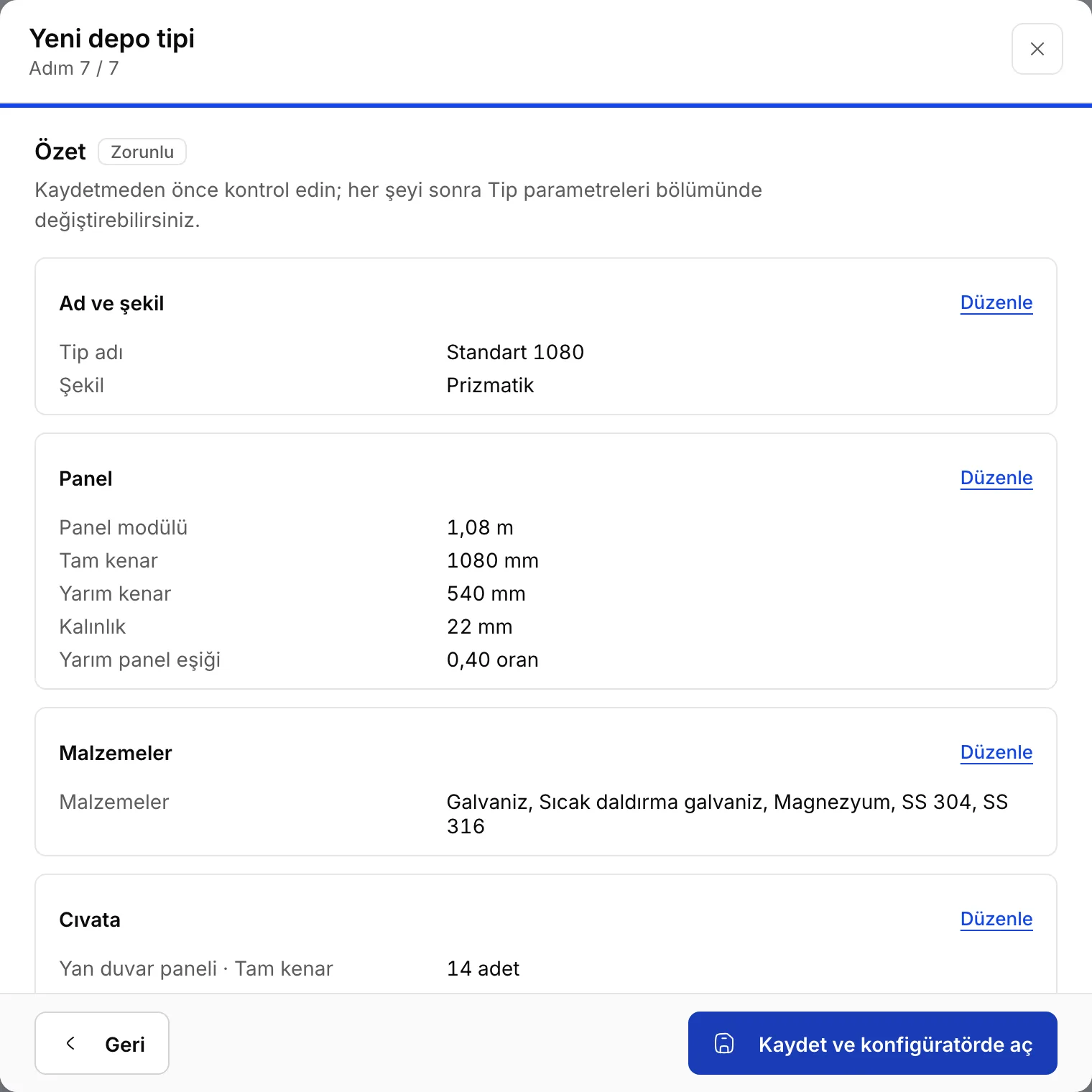

Son adım, “Özet”, girdiğiniz her şeyi tek sayfada gösterir. Sayıları panel çiziminizle bir kez daha karşılaştırın. Yanlış bir değer görürseniz o bölümün “Düzenle” bağlantısıyla ya da “Geri” düğmesiyle o adıma dönün.

Her şey doğruysa “Kaydet ve konfigüratörde aç” düğmesine basın.

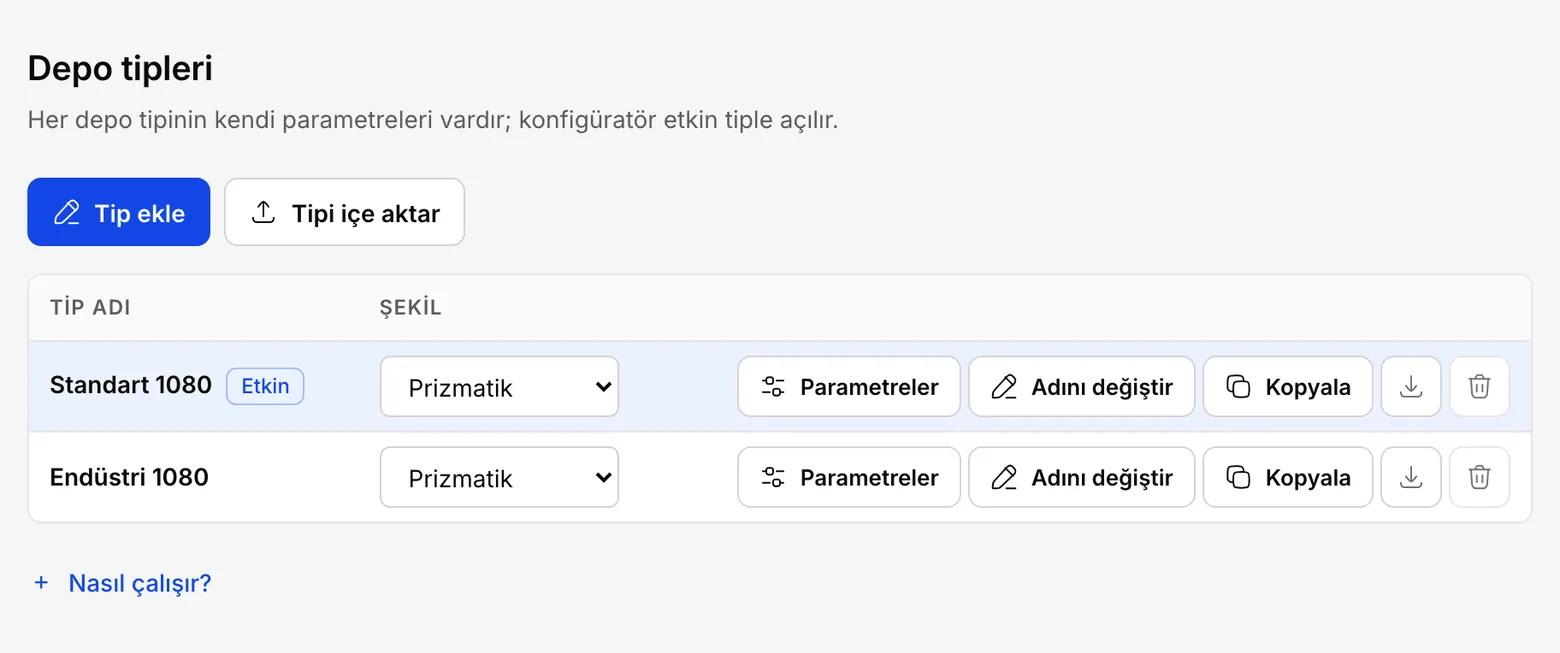

Bir tipi başka bir WaterForm kurulumuna göndermek ya da yedeğini saklamak için Ayarlar'da “Depo tipleri” bölümünü açın. Tipin satırının sonundaki indirme simgesine basın; üzerine gelince “Dışa aktar (.json)” yazar. Dosya İndirilenler klasörünüze iner.

Dosyayı bir çalışma arkadaşınıza e-postayla gönderebilirsiniz. O da kendi kurulumunda aynı bölümün üstündeki “Tipi içe aktar” düğmesine basar, dosyayı seçer ve program sorunca “Ekle” der. Aynı adda bir tip varsa yeni tip başka bir adla eklenir.

Bu dosya yalnız o tipi taşır. Bütün kataloğunuzu taşımak için “Veri aktarımı” bölümünü kullanın.
