Tip parametrelerini değiştirin ve hesaba etkisini bilin

Ayarlar'da, soldaki listede “Katalog” başlığının altında “Tip parametreleri”ne tıklayın. Bu bölümü “Katalog” yetkisi olan kişiler görür.

Bu sayfa bir depo tipinin hesapta kullanılan bütün ölçülerini ve tablolarını tutar. Tipi tanımladıktan sonra bir değeri değiştirmek istediğinizde buraya gelirsiniz.

Sayfanın üstündeki “Düzenlenen tip” listesinden değiştirmek istediğiniz tipi seçin. Altındaki bütün sekmeler bu tipin değerlerini gösterir.

Bu seçimin ikinci bir görevi vardır: konfigüratör de bu tiple açılır. Burada seçtiğiniz tip, çalışma arkadaşlarınızın konfigüratörde ilk gördüğü tiptir.

Kaydedilmemiş değişiklik varken başka bir tipe geçmek isterseniz program sorar. “Kaydetmeden geç” derseniz değişiklikler kaybolur.

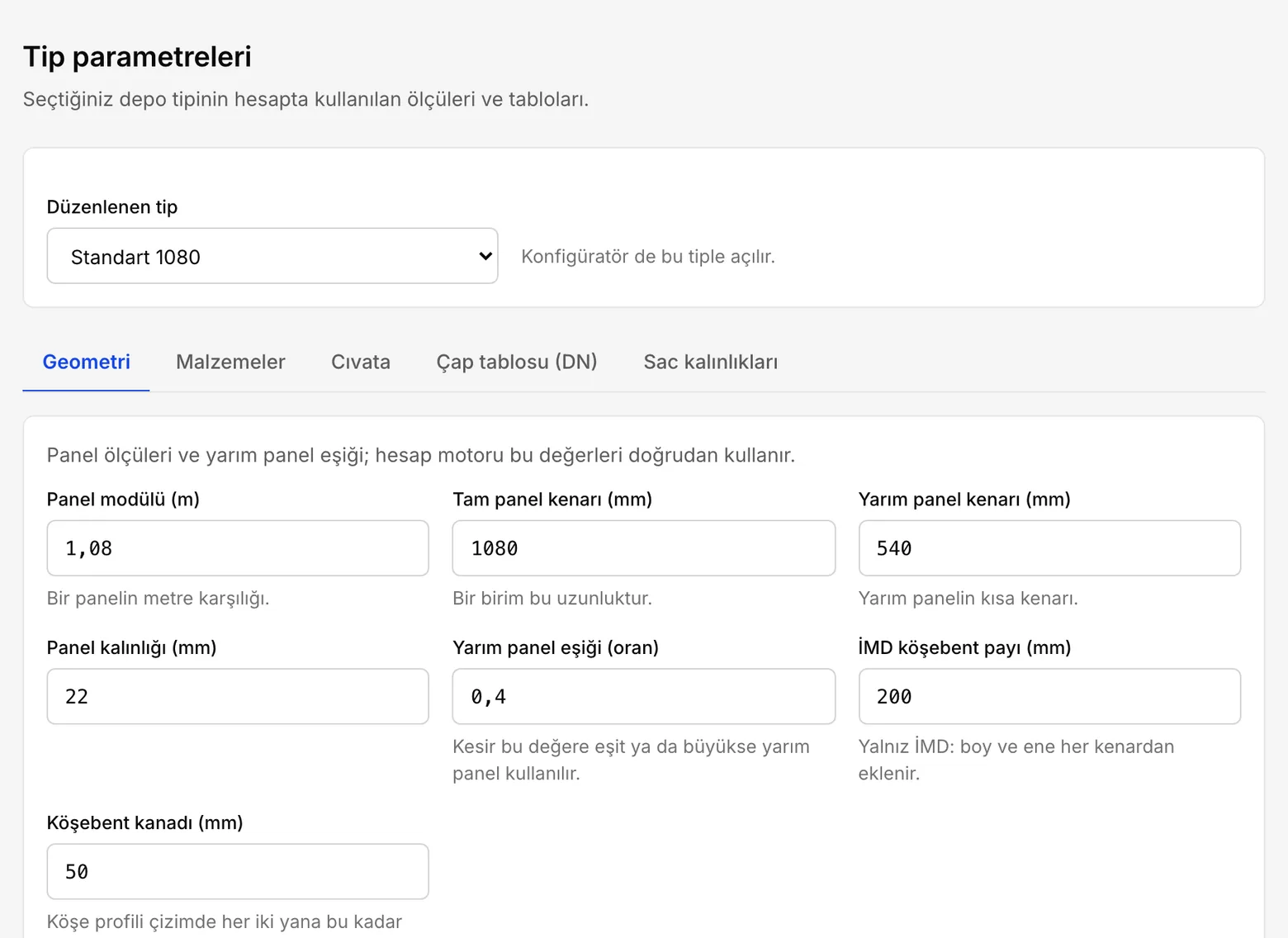

“Panel modülü” bir panelin metre karşılığıdır. Depo ölçüleri metreye bu değerle çevrilir; hacim, çizimlerdeki ölçüler ve teklifteki boyutlar buna dayanır.

“Tam panel kenarı” ve “Yarım panel kenarı” panel boylarıdır, milimetre olarak. Çizimler ve plaka yerleşimi bu değerlerle yapılır. “Panel kalınlığı” da milimetre olarak girilir.

“Yarım panel eşiği”: bir ölçünün artan kısmı bu değere eşit ya da büyükse yarım panel kullanılır. Bu değeri değiştirirseniz bazı depolarda tam ve yarım panel sayısı değişir.

“Köşebent kanadı”, köşe profilinin çizimde her iki yana ne kadar taştığıdır.

Sekme üç gruptur: “Yan duvar paneli”, “Tavan paneli” ve “Taban paneli”.

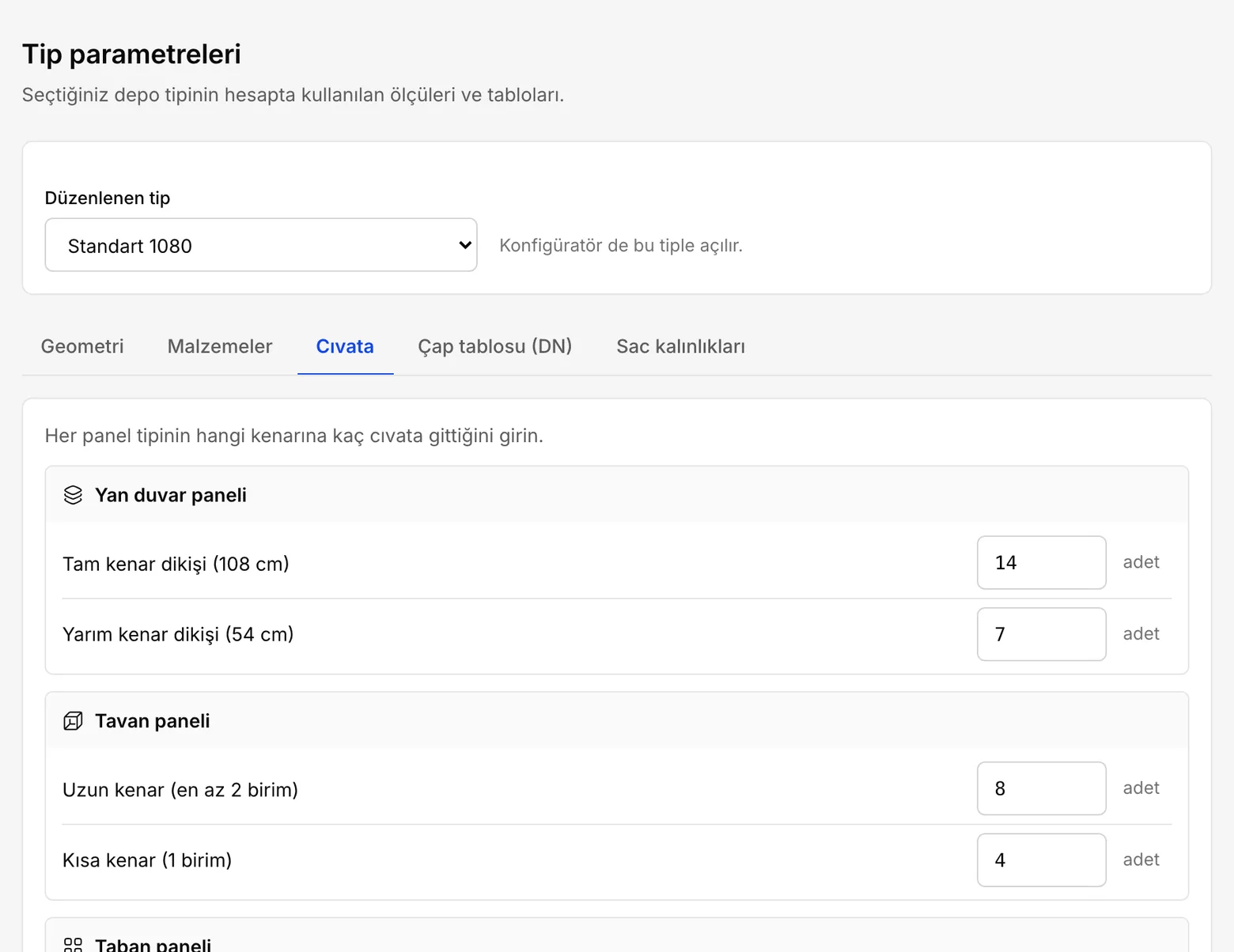

Yan duvar panelinde iki değer vardır: “Tam kenar dikişi (108 cm)” ve “Yarım kenar dikişi (54 cm)”. Tavan ve taban panelinde de iki değer vardır: “Uzun kenar (en az 2 birim)” ve “Kısa kenar (1 birim)”.

Bu sayılar yan duvar dikişlerinin, tavan ve taban birleşimlerinin cıvata adedini doğrudan belirler. Bir sayıyı değiştirirseniz mühendislik hesabındaki toplam cıvata sayısı da değişir.

Her satır bir bağlantı çapıdır: DN adı ve konfigüratörde çizilen “Yarıçap (mm)”.

Konfigüratördeki “Bağlantı çapı (DN)” listesi bu tablodan gelir. Yeni bir çap için alttaki satıra DN adını ve yarıçapı yazın, sonra “Satır ekle” düğmesine basın.

Bu tablo bağlantıların modelde ve çizimde nasıl göründüğünü belirler. Panel, cıvata ve conta sayılarını değiştirmez.

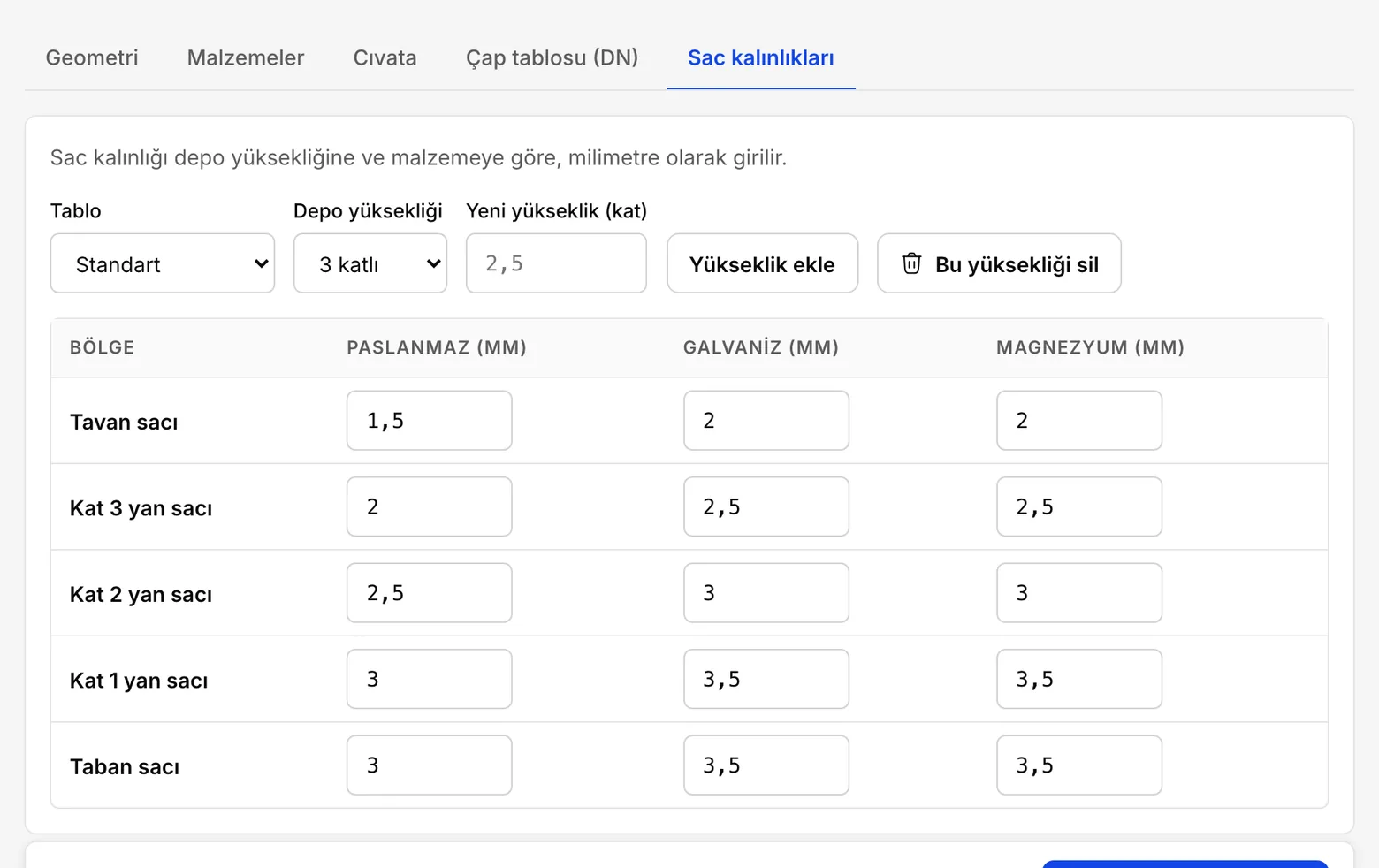

Sac kalınlığı depo yüksekliğine ve malzemeye göre, milimetre olarak girilir. Önce “Depo yüksekliği”ni seçin. Sonra taban sacı, her katın yan sacı ve tavan sacı için kalınlığı her sütuna yazın: “Paslanmaz (mm)”, “Galvaniz (mm)” ve “Magnezyum (mm)”. Kat 1 en alt sıradır.

Yarım panelli bir yükseklik, örneğin 2,5, “Yükseklik ekle” ile ayrı bir yükseklik olarak eklenir.

Hesap, depo yüksekliğini geçmeyen en büyük yüksekliğin satırlarını kullanır. Bazı tiplerde üstteki “Tablo” seçiminde ayrı tablolar vardır, örneğin “Resmi Kurum”. Mühendislik hesabında “Resmi kurum sac tablosu” açılırsa kalınlıklar o tablodan okunur.

Bu tablo, mühendislik hesabında gösterilen sac kalınlıklarını belirler.

Bu sekme tipin panel malzemelerini “Malzeme” ve “Sac sütunu” başlıklı bir tabloda listeler. Konfigüratördeki “Panel malzemesi” listesi buradan gelir.

Her malzeme sac kalınlığı tablosunun bir sütununu kullanır: paslanmaz, galvaniz ya da magnezyum. Hesap o malzemenin sac kalınlığını bu sütundan okur. Hazır malzemelerin sütunu sabittir; kendi eklediğiniz bir malzemenin sütununu satırındaki listeden değiştirirsiniz.

Yeni bir malzeme için “Malzeme adı” alanına adını yazın, “Hesapta hangi sac sütununu kullanır” listesinden sütunu seçin ve “Ekle” düğmesine basın. Kullanmadığınız bir malzemeyi satırının sonundaki çöp kutusu simgesiyle kaldırın; en az bir malzeme kalmalıdır. Kaldırdığınız hazır bir malzemeyi “Hazır bir malzemeyi geri ekle” listesinden geri eklersiniz.

Bu sekmedeki değişiklikler de sayfanın altındaki kayıt çubuğuyla kaydedilir.

Silindirik bir tip seçtiğinizde “Seriler” sekmesi görünür. Burada CS10 ile CS50 gibi cıvatalı sac serileri durur. Her serinin “Sac yüksekliği (mm)”, “Sac genişliği (mm)”, “Bindirme (mm)”, “İlk kod” ve “Son kod” değerleri vardır. Kodun son iki hanesi çevredeki panel sayısıdır. Konfigüratördeki seri ve kod listeleri bu tablodan gelir.

GRP bir tip seçtiğinizde GRP'ye özel sekmeler görünür: “Depo çeşidi” köşebent, taban ve tavan seçeneklerini, “Panel tipleri” 1 m, 1,5 m ve 2 m panelin ağırlığını, cıvatasını ve contasını tutar. “Panel ağırlıkları”nda sac kalınlığı yerine her panel istifi için ağırlık girilir. “Takviyeler” lamaları ve dıştan takviyeyi tutar.

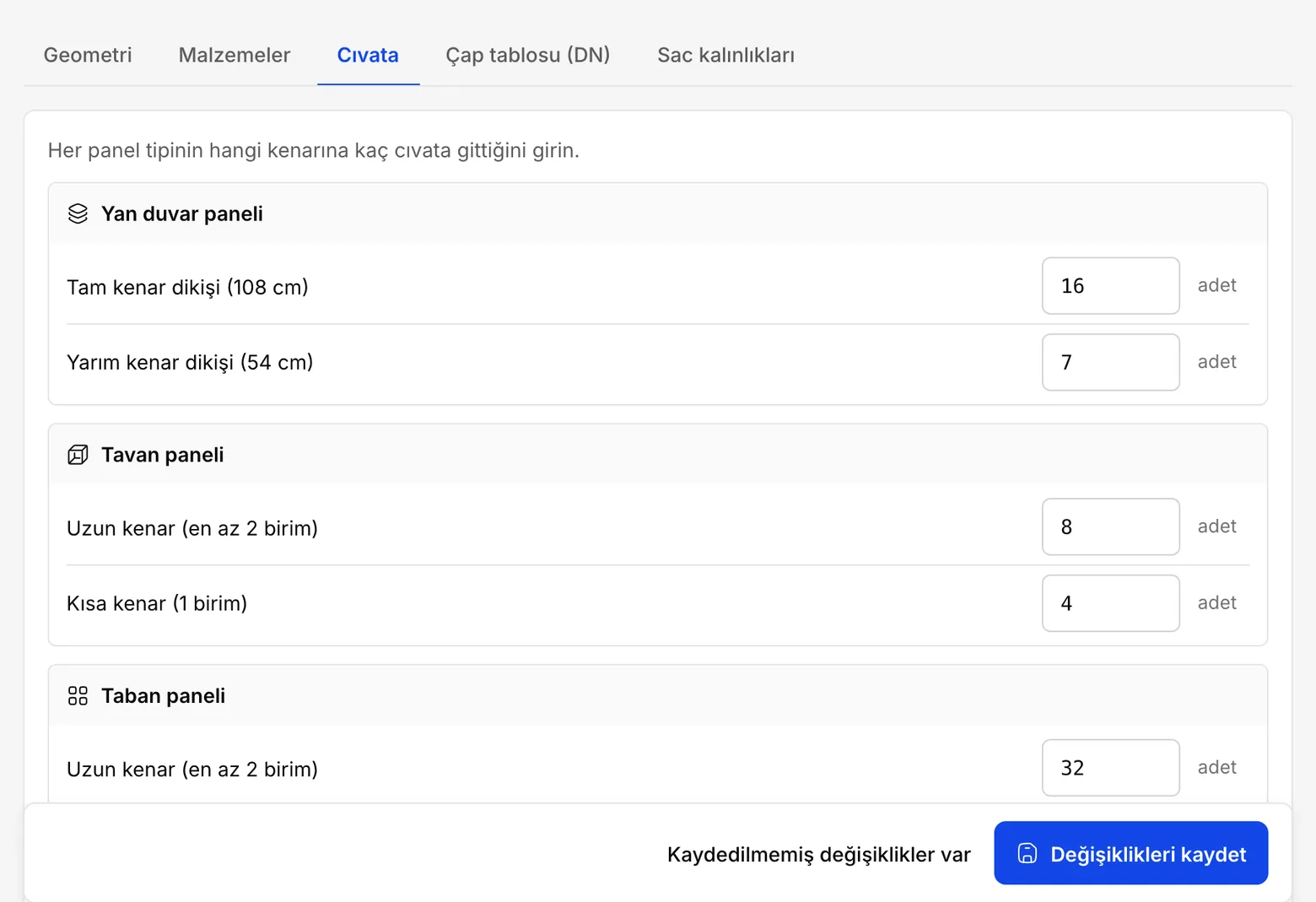

Sayfanın altındaki kayıt çubuğu bütün sekmeler için ortaktır. Bir değeri değiştirdiğinizde çubukta “Kaydedilmemiş değişiklikler var” yazar.

“Değişiklikleri kaydet” düğmesine basın. Başka sekmelerde de kaydedilmemiş değişiklik varsa onlar da birlikte kaydedilir.

“Geometri” sekmesinin altında “Tüm parametreleri varsayılana döndür” düğmesi vardır. Program sorar; “Geri al” derseniz bütün değerler varsayılana döner.

Varsayılan değerler örnek panelin değerleridir. Kendi panelinize göre girdiğiniz değerler de gider. Bu düğmeyi yalnız toptan baştan başlamak istediğinizde kullanın.

Parametreler her hesabı etkiler. Bir değeri değiştirdikten sonra, panel, cıvata ve conta sayısını kesin bildiğiniz bir depoyu yeniden hesaplayın, örneğin daha önce ürettiğiniz bir depoyu.

Konfigüratörde aynı ölçülerle depoyu kurun, işi onaylayın ve mühendislik hesabında sonuçları bildiğiniz sayılarla karşılaştırın.

Sayılar tutmuyorsa değişikliği geri alın ya da bize yazın: iletisim@fabrikode.com. Yanlış bir parametre, fark edilene kadar her teklife yanlış sayı yazar.
